SuPAR Composer – Verwandeln Sie CAD-Daten in Augmented-Reality-Inspektionen

SuPAR Composer ist das PC-basierte Vorbereitungstool der SuPAR-Suite. Es nimmt die bereits vorhandenen CAD-Daten und generiert die Tracking-Geometrie, die es ermöglicht SuPAR App das physische Teil in der Fertigung zu erkennen, und Qualitäts-Teams erlaubt, Prüfpunkte zu definieren und wiederverwendbare Prüfvorlagen zu erstellen. Die Vorbereitungsarbeit erfolgt einmalig in Composer, sodass der Bediener, der die Prüfung auf einem Tablet durchführt, einer strukturierten Vorlage folgt, anstatt die AR-Prüfung selbst einzurichten.

Wie wandelt Composer CAD-Daten in eine AR-Inspektion um?

Composer liest Ihr bestehendes CAD-Modell und leitet daraus Tracking-Geometrie ab, sodass Montagekomponenten während der Inspektion erkannt und verfolgt werden können. Sie platzieren dann Prüfpunkte auf der Geometrie und ordnen sie in einer Vorlage an, die den Prüfer durch die relevanten Punkte in der Reihenfolge führt, in der sie überprüft werden sollen.

Da die Struktur im Voraus festgelegt ist, können dieselben Prüfinhalte über Schichten, Standorte und Bediener hinweg wiederverwendet werden. Dies kann dazu beitragen, Inspektionen einheitlicher zu gestalten und die Variabilität zu verringern, die sich daraus ergibt, dass jeder Prüfer eine Zeichnung auf seine eigene Weise interpretiert. Was jeder Bediener in der Werkstatt sieht, ist die von Ihrem Qualitätsteam erstellte Vorlage und keine ad-hoc-Prüfung.

Was kann man im SuPAR Composer tun?

Tracking-Geometrie aus CAD generieren. Composer erstellt die Referenzgeometrie direkt aus Ihren CAD-Daten, wobei Baugruppenkomponenten im Voraus identifiziert werden, sodass SuPAR App das physische Bauteil während der Inspektion lokalisieren.

Definition von Prüfpunkten und Erstellung geführter Vorlagen. Legen Sie dar, was und in welcher Reihenfolge überprüft werden muss. Die resultierende Vorlage führt den Bediener durch jeden Prüfpunkt, was dabei hilft, komplexe Teile überschaubar und Inspektionen zwischen verschiedenen Personen vergleichbar zu halten.

KI-gestützte Zielprüfungen einrichten. Wiederkehrende Zieltypen wie Punktschweißungen, Löcher und Bolzen können in die Vorlage aufgenommen werden, damit SuPAR AI prüft sie während der Inspektion im Rahmen dessen, wofür diese Module validiert wurden.

Bereiten Sie den Inhalt für den gesamten Arbeitsablauf vor. Was Sie in Composer erstellen, fließt ein in SuPAR App zur Inspektion und SuPAR Web Viewer zur Prüfung und Weitergabe.

Welche CAD-Formate unterstützt Composer?

Composer arbeitet sowohl mit nativen CAD-Formaten als auch mit neutralen Austauschformaten, sodass Prüfinhalte aus den Daten erstellt werden können, die Ihr Engineering-Team bereits produziert:

Typ	Formate
Natives CAD	CATIA, PTC Creo, Siemens NX (Unigraphics), SolidWorks, Inventor
Kernel und Modellierung	ACIS, Open CASCADE, Parasolid, Rhino
Neutraler Austausch	JT, STEP, FBX, STL, VRML, WRL

Über diese Liste hinaus werden weitere Formate unterstützt. Wenn für Ihr Projekt ein spezifisches Format oder eine CAD-Version erforderlich ist, lohnt es sich, dies bei der Evaluierung zu bestätigen, anstatt eine Abdeckung durch die allgemeine Liste anzunehmen.

Wie fügt sich Composer in den Inspektions-Workflow ein?

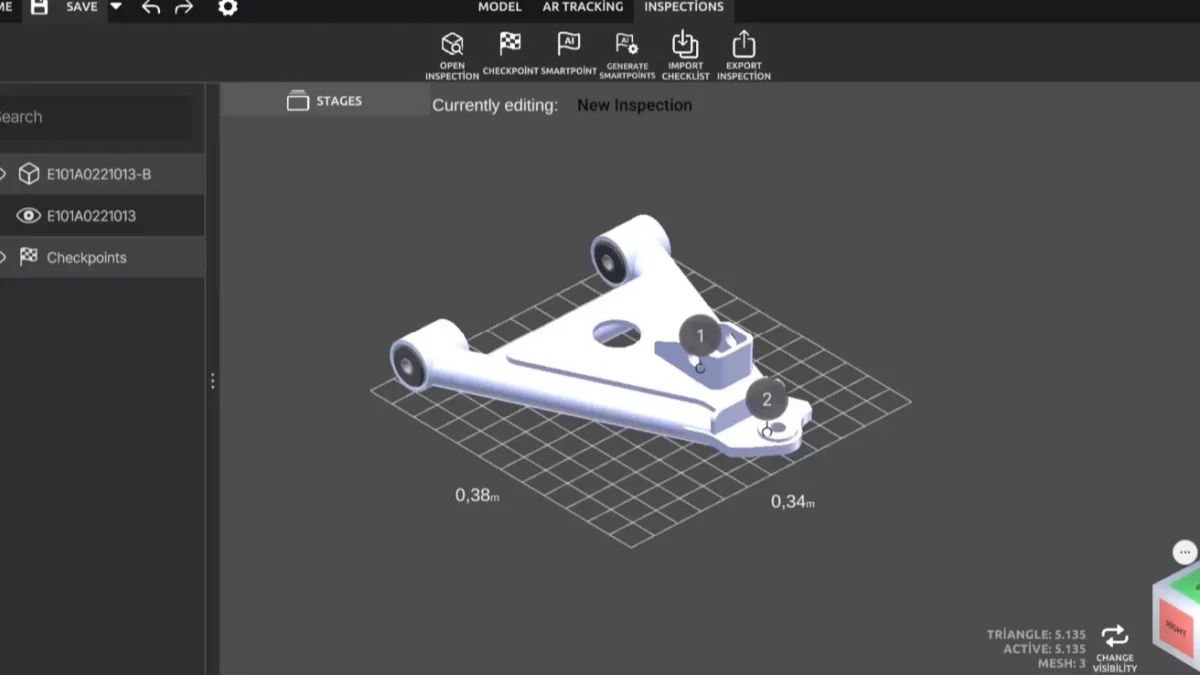

1. In Composer vorbereiten. Importieren Sie die CAD-Daten, generieren Sie die Tracking-Geometrie, platzieren Sie Prüfpunkte und stellen Sie die Prüfvorlage zusammen.
2. In der App ansehen. Auf einem Tablet, SuPAR App legt nominale CAD-Geometrie über das physische Bauteil und führt den Bediener durch die Vorlage, wobei die Messergebnisse direkt am Ort der Prüfung digital erfasst werden.
3. Im Webviewer anzeigen. Ergebnisse können geöffnet werden in SuPAR Web Viewer direkt am 3D-Modell, sodass Prüfer die Ergebnisse an der Position sehen, auf die sie sich beziehen.

Auf diese Weise bleibt die technische Vorbereitung bei den Personen, die über die CAD-Daten und den Prüfplan verfügen, während der Schritt in der Werkstatt auf die Durchführung der Prüfung ausgerichtet bleibt.

Warum nutzen Qualitätsteams Composer?

• Die Vorbereitung passiert einmal. Eine für ein Teil erstellte Vorlage kann wiederverwendet werden, anstatt sie für jede Inspektion neu zu erstellen.
• Das Tracking ist im Voraus definiert., so dass das physische Teil ohne Rüstaufwand an der Linie erkannt werden kann.
• Der Prüfinhalt ist strukturiert., was vergleichbarere Ergebnisse über Betreiber und Schichten hinweg unterstützt.
• AR-Wissen verbleibt in der Vorlage. Der Bediener folgt einer definierten Abfolge, anstatt die AR-Prüfung zu konfigurieren.
• Vorhandene CAD-Daten bilden die Eingabe, mit breiter nativer und neutraler Formatunterstützung.

Wo wird SuPAR Composer verwendet?

Composer bereitet den Prüfinhalt für dieselben Anwendungen vor, die SuPAR in der Werkstatt unterstützt:

• Rohbau-Konfigurationen, einschließlich Bolzen-, Naht- und Punktschweißpunkten
• Wareneingangs- und Lieferantenprüfung
• Schweiß- und Kontrollvorrichtungen
• Formen-, Matrizen- und Kunststoffteilprüfung
• Logistikgestelle, Greifer und Handhabungseinheiten
• Designprüfungen und Vergleich physischer und digitaler Mock-ups für Prototypen

Es unterstützt Teams in den Bereichen Automobilindustrie, Luft- und Raumfahrt sowie Verteidigung, Schwerindustrie, Land- und Baumaschinen, Energie, Bergbau und Spritzguss. Die Eignung hängt eher von der Bauteilgeometrie, den verfügbaren CAD-Daten und den Prüfbedingungen ab als von der Branche allein.

Häufig gestellte Fragen

Was ist SuPAR Composer?

Es ist das PC-basierte Vorbereitungswerkzeug in der SuPAR-Suite. Composer konvertiert bestehende CAD-Daten in AR-Inspektionsinhalte, indem er Tracking-Geometrie generiert und es Qualitätsteams ermöglicht, Prüfpunkte, Anmerkungen und wiederverwendbare Inspektionsvorlagen für die Verwendung in der SuPAR App zu definieren.

Was ist Tracking-Geometrie?

Es ist die Referenzgeometrie, die Composer von Ihrem CAD-Modell ableitet, damit die SuPAR App das physische Bauteil bei einer Inspektion erkennen und verfolgen kann. Sie wird einmal im Voraus vorbereitet, wodurch dieser Einrichtungsschritt im Werk entfällt.

Benötigen Inspektoren Composer, um eine Prüfung durchzuführen?

Nein. Die Vorbereitung erfolgt in Composer durch das Team, dem die CAD-Daten und der Prüfplan gehören. Das Team in der Fertigung führt die Inspektion in der SuPAR App durch, indem es der vorbereiteten Vorlage folgt, ohne selbst Inhalte zu erstellen.

Welche CAD-Formate unterstützt Composer?

Composer unterstützt native CAD-Formate wie CATIA, PTC Creo, Siemens NX, SolidWorks und Inventor sowie neutrale Formate wie JT, STEP, FBX, STL, VRML und WRL und darüber hinaus weitere Formate. Spezifische Format- und Versionsanforderungen sollten während der Evaluierung bestätigt werden.

Kann ich genau steuern, welche Funktionen ausgewählt werden?

Ja. Sie definieren die Checkpoints und deren Reihenfolge in der Vorlage. Wiederkehrende Zieltypen wie Punktschweißungen, Löcher und Bolzen können ebenfalls einbezogen werden, damit SuPAR AI diese während der Inspektion im Rahmen seines validierten Anwendungsbereichs überprüft.
